Консольные стеллажи: конструкция и параметры

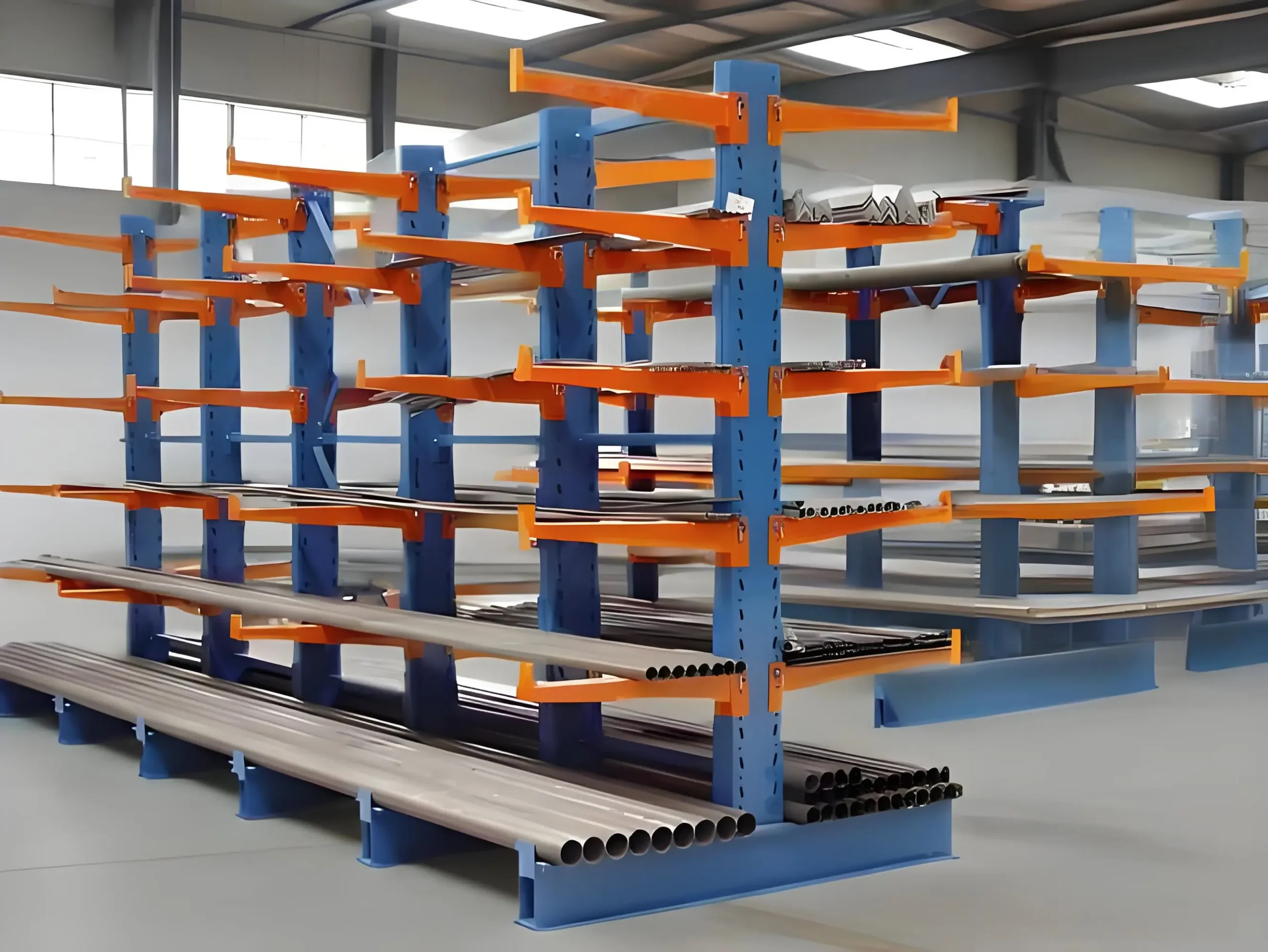

Консольные стеллажи подходят для хранения длинномерных материалов, кольцевых изделий, листов, труб и грузов нестандартной формы. Консоль бывает односторонней или двусторонней. Конструкция консольного стеллажа характеризуется устойчивостью, хорошей грузоподъёмностью и высокой степенью использования пространства. Стеллаж формируют путём установки консолей на колонну; сами консоли могут быть как неподвижными, так и мобильными.
Для хранения используют трубы, листы и другие подобные материалы. Доступ к товарам обеспечивают с помощью вилочных погрузчиков, грузовых автомобилей либо вручную. Как правило, высота зоны доступа составляет до 2,0 м (например, с помощью погрузчика можно обслуживать стеллажи высотой до 5 м). Длина консоли — до 1,0 м, а нагрузка на одну консоль обычно не превышает 1000 кг. В зависимости от несущей способности стеллажи делят на три типа: лёгкие, средние и тяжёлые.
Консольные стеллажи оптимальны для хранения длинных стержней и других материалов, которые невозможно укладывать на паллеты. Они широко применяются в механической обработке и в супермаркетах строительных материалов.
Элементы конструкции
Колонна (стойка) с основанием. Состоит из колонны и базы. Колонна изготавливается из двух листов холоднокатаного С‑профиля, сваренных «спина к спине». Такая конструкция максимально задействует способность материала сопротивляться нагрузкам: она отличается малым весом, высокой несущей способностью и низкой себестоимостью. Это распространённый, экономичный и эстетичный вариант исполнения. На колоннах выполнены парные отверстия — за счёт этого высоту каждого яруса можно регулировать, перемещая консоли вверх или вниз.
Консольная балка. Собирается сваркой из крепёжной пластины (карточки колонны) и консольной балки. В качестве несущего элемента используют два специально изготовленных холоднокатаных неравнополочных С‑образных швеллера, соединённых сваркой. Такая структура также сочетает небольшой вес, высокую несущую способность и низкую стоимость.
Крепёжная пластина (карточка колонны). Имеет специальные штыри для фиксации на колонне.
Важные размеры при проектировании консольного стеллажа
При проектировании консольных стеллажей особое внимание уделяют следующим габаритам:
- H — высота стеллажа (влияет на возможность размещения груза и т. д.);
- W — ширина стеллажа (размер основания);
- E — длина консоли (определяет грузоподъёмность секции, возможность размещения конкретных грузов и т. д.);
- F — размер блока (влияет на условия хранения и безопасность);
- G — ширина колонны (влияет на жёсткость конструкции и общую несущую способность стеллажа и т. д.).
